耐垂れ性タイル接着剤：実践的なトラブルシューティングガイド（そしてHPMCが実際にどのように役立つか）

コンテンツの表 [非表示]

最終更新日：2026年1月30日
著者：Celixテクニカルチーム（河北Celixセルロース株式会社）

垂直壁でタイルが滑る場合、原因が「単一成分」であることは稀です。ほとんどの場合、それはシステム全体の問題です。レオロジー（流動特性）、水分管理、混合分散、そして現場での製品使用方法などが関係します。

施工後にタイルが滑るのを見るのは苛立たしいものです。特に配合が「問題ない」ように見える場合にはなおさらです。このガイドは、メーカー、品質管理チーム、販売業者が、実際に何が起きているのかを特定し、適切な調整を行うのを支援するためのものです。複数の要素を一度に変更してうまくいくことを期待するのではなく。

Celixについて：Celix（河北Celixセルロース株式会社）は、タイル接着剤の性能向けに設計されたHPMCソリューションを含む、ドライミックス建材用のセルロースエーテル添加剤を供給しています。タイル接着性能

お問い合わせ：タイルのたれ下がり問題についてご説明ください。

サンプル請求：タイル接着剤向けHPMC / 改良HPMC

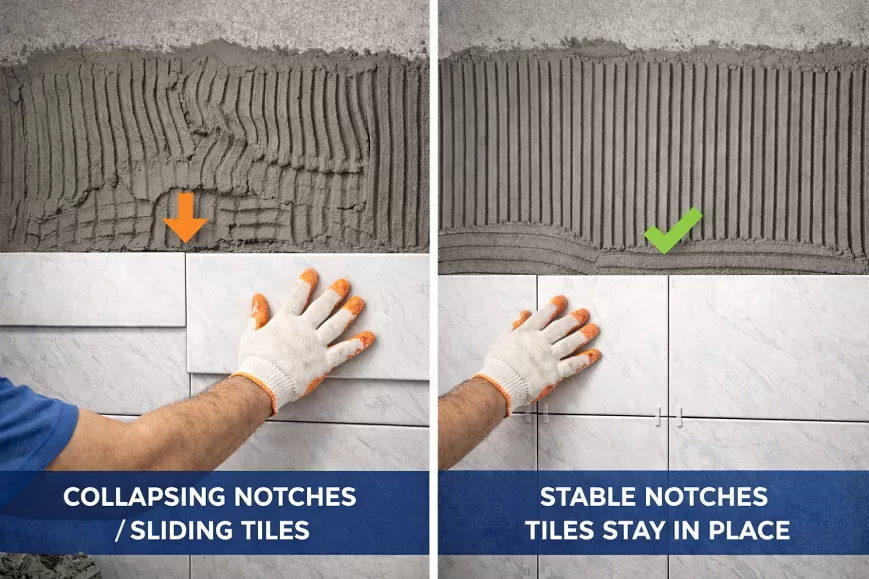

「耐だれ性」の意味（実際の製造用語で）

「耐だれ性」（スリップ抵抗とも呼ばれます）とは、接着剤の以下の能力を指します。

· 垂直壁にコテ目を保持する

· タイルを置いた後の重量を支える

· 静止状態で構造を維持しつつ、コテ塗布中は容易に広がる

優れた壁用接着剤には通常、次の要素が必要です。

· 十分な降伏応力（未作業時の流動抵抗）

· 良好なチキソトロピー（せん断下では容易に、せん断停止後は迅速に再構築）

· 強力な保水性（早期乾燥と脆弱な構造を防止）

· 安定した粉体骨格（セメント＋充填剤＋添加剤がバランス）

HPMCの適合箇所
タイル接着剤システムにおいて、HPMC寄与するもの：

· 保水性 → オープンタイムと一貫した接着をサポート

· 粘度と構造 → コテ目の安定性を向上

· 作業性 → より滑らかなコテ塗りと広い施工可能時間

ただし、分散、充填剤の粒度、または全体の配合バランスが適切でない場合、HPMC単独で製品を「救済」することはできません。そのため、私たちは体系的なトラブルシューティングを行います。

たれ下がりの最も一般的な6つの原因（と実用的な解決策）

原因A — HPMCグレードの選択が壁の耐だれ性ニーズに適合していない

典型的な症状

· 混合物が「クリーミー」に感じられ、コテ塗り後にゆっくりと流動する

· 粘度が「問題ない」ように見えても、コテ目がすぐに崩れる

· タイルを設置してから数分以内に滑りが発生する

発生理由
すべてのHPMCグレードがチキソトロピーと構造再構築において同じ挙動を示すわけではありません。主に増粘目的に最適化されたグレードは、最適な壁面スリップ抵抗を提供しない場合があります。

Fix

· 増粘だけでなく、タイル接着剤の耐だれ性能を目的に設計されたHPMCの選択肢を使用する。

· 複数のクラス（壁用vs床用、C1 vs C2）を販売する場合は、「全グレード共通」のアプローチを避ける。

テストすべき項目

· 壁面でのコテ目保持時間（目視＋時間計測）

· 一定の荷重/条件下でのタイル滑り距離

原因B — HPMCの添加量が最適化されていない（低すぎるか、「誤った種類の高添加量」）

典型的な症状

· 低すぎる：コテ目が崩壊、タイルが容易に滑る

· 高すぎる（または不適合）：粘着性/糸引き感、コテ塗り不良、それでもたれ下がりが残る

Fix

· 添加量は、小範囲で制御しながら一度に1変更ずつ行う。

· 添加量を増やすと粘着性が増すが耐だれ性が改善しない場合、真の問題は添加量ではなく、グレード選択、分散、または粉体骨格にある可能性が高い。

オペレーター向けヒント
各試験後に調整をやめてください。簡単なテストマトリックス（ベースライン → 添加量変更 → グレード変更）を実施し、チームが実際に結果を左右する要因を学べるようにします。

原因C — 分散不良とドライミックスの不均一性（HPMCが均等に分布していない）

典型的な症状

· 時々フィッシュアイ、ダマ、またはゲル粒子が発生する

· バッチ間の不整合：「同じ配合なのに壁面挙動が異なる」

· 製造日やシフトによってたれ下がりの度合いが変化する

発生理由
ドライミックス製造では、HPMCの性能はその分散の質に大きく依存します。混合時間、投入速度、ミキサーの種類、原材料の水分は分散品質を変化させます。

Fix

· 一貫した混合プロトコルと混合時間を確認する。

· 原材料の水分（特に微粉末）をチェックする。

· 軽量添加剤を偏析を引き起こす方法で添加していないか確認する。

簡易診断：バッチ間で粘度や作業性が大きく変動する場合は、配合変更前にまず分散問題を解決してください。

原因D — 充填剤の粒度/粉体骨格が不均衡

典型的な症状

· 実験室では問題ないように見える接着剤が、垂直施工ではだれる

· HPMCをわずかに増量してもコテ目の安定性が顕著に改善しない

発生理由
耐だれ性は「高粘度」だけでは達成できません。粉体骨格（セメント＋充填剤粒子の充填）にも依存します。粒度が悪いと、タイルの重みで崩壊する構造になりえます。

Fix

· 充填剤の粒度分布と粉体流動性を再検討する。

· セメント/充填剤比および充填剤の微粉度ブレンドを評価する。

· 複数の原材料を一度に変更するのは避ける。試験の意味が失われます。

原因E — RDPやその他添加剤がレオロジーを変化させる（適合性とバランス）

典型的な症状

· 接着性は良好だがコテ目安定性が悪い

· 製品が温度/湿度の変化に敏感

Fix

· HPMCとRDP（VAE）の適合性とバランスをチェックする。

· 一度に1変数のみ試験する（HPMC、RDP、充填剤を同時に変更しない）。

· 必要に応じて、製品ポジショニングに応じた専用のレオロジー戦略を用いる。

重要
単一の指標を追い求めないでください。耐だれ性はシステム全体の結果であり、一つの数値ではありません。

原因F — 現場要因（加水量と施工条件）

以下の場合、優れた配合でもたれ下がることがあります：

· 加水量が多すぎる

· 下地が滑らかすぎる/埃っぽい、または吸水が不均一

· 高温で可使時間が変化する

· タイルサイズ/重量が製品の意図したクラスを超えている

Fix

· 包装および技術データシート（TDS）に明確な加水比と施工ガイダンスを記載する。

· 製品認定試験で壁面スリップ性能を検証する。

工場向け簡易トラブルシューティングチェックリスト（「当て推量」の前に実施）

ステップ1 — 症状を明確にする

· コテ目の崩れか、タイルの滑りか、または両方か？

· 一貫して発生するか、一部のバッチでのみ発生するか？

ステップ2 — 工程を固定する
一定に保つ：

· ミキサーの種類と混合時間

· 加水比（湿式試験用）

· 可能であれば同一の原材料ロット

ステップ3 — 最小限のテストマトリックスを実行（1試験につき1変更）

1. ベースライン：現行HPMCグレード＋現行添加量

2. 同一グレード＋添加量調整

3. タイル接着剤の耐だれ用に設計された代替HPMCグレード＋ベースライン添加量

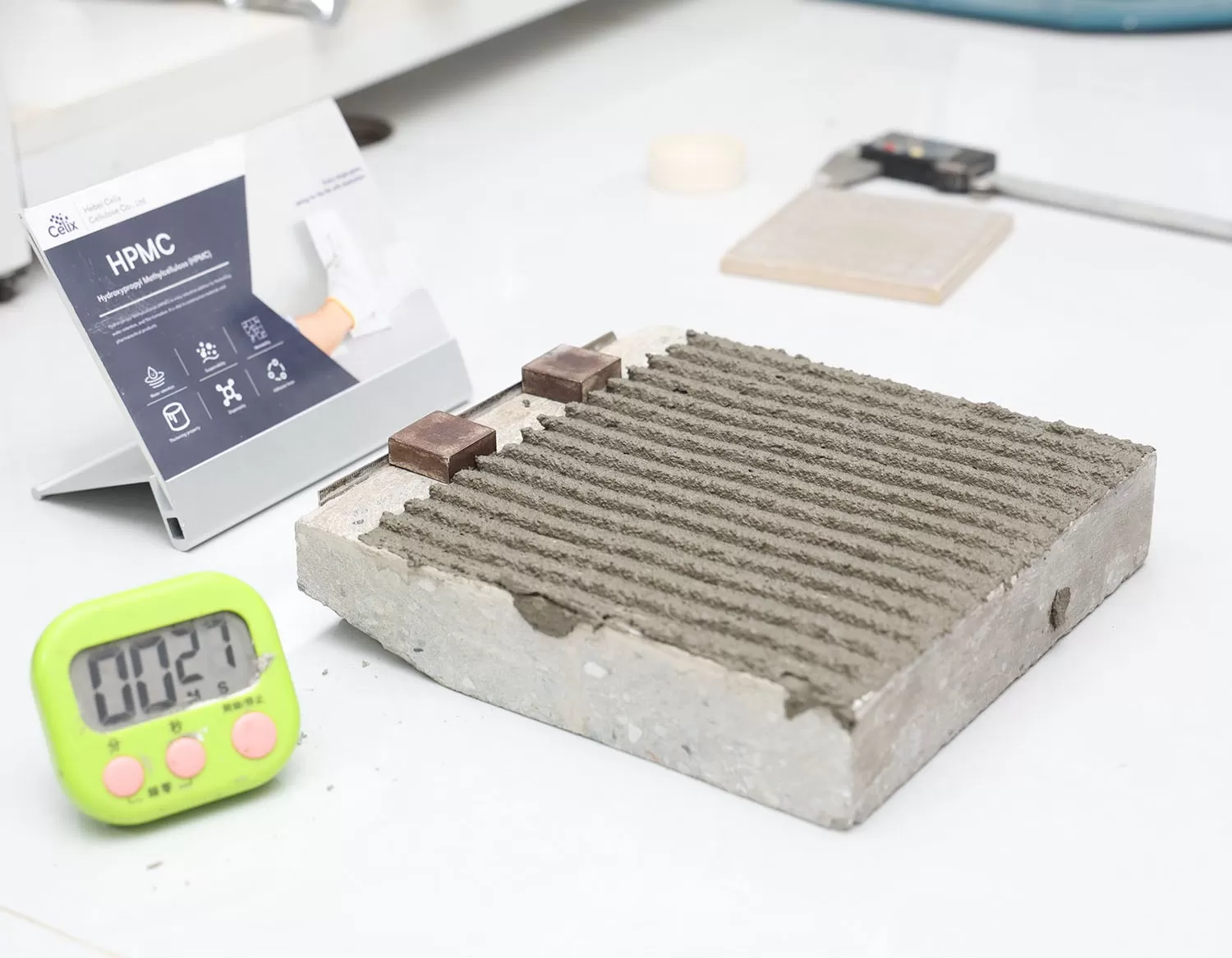

ステップ4 — 実用的な性能を測定（「感触」だけでなく）

· 壁面でのコテ目保持時間

· タイル設置後の滑り距離

· コテ塗りの感触/作業性

· オープンタイム/調整時間

より迅速かつ低リスクでたれ下がりを修正したい場合、Celixは以下をサポートできます：

· クラス（壁/床、C1/C2）に応じたHPMCグレード推奨

· サンプル試験計画（小規模試験 → スケールアップ検証）

· バッチ一貫性を向上させる品質管理チェックリスト

正確な推奨を得るために、以下をお知らせください：

· 対象用途（壁/床、C1/C2）

· 代表的な配合範囲（セメント/充填剤/RDP）

· 優先する性能（耐だれ性/オープンタイム/作業性）

FAQ

Q1: HPMCの添加量を増やすだけでたれ下がりを修正できますか？
必ずしもそうではありません。分散、充填剤充填、またはHPMCグレード選択が真の問題である場合、添加量を増やすと粘着性が生じるだけでスリップ抵抗は改善されない場合があります。

Q2: HPMCが主原因かどうかを最も早く確認する方法は？
管理された比較を実行してください：基本配合を一定に保ち、タイル接着剤の耐だれ用に設計された代替HPMCグレードをテストします。

Q3: バッチ間でたれ下がりが異なるのはなぜですか？
最も一般的な原因は、不一致な混合/分散、原材料の水分変動、または充填剤の粒度変化です。

参照

PREV : タイル接着剤用HPMCの選び方：究極のバイヤーズガイド

次へ : CAS 9004-65-3：この番号がHPMCの品質管理に不可欠な理由
